836系列高防護矢量變頻器

AC836系列高防護變頻器，是安川達專為高防護需求的設備廠家設計的一款小型矢量型變頻器，可有效抵御濺水、揚塵、揚沙、顆粒物等物質侵入。按照IP55級防塵防水標準設計。

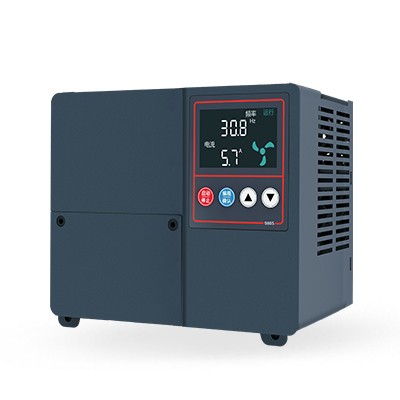

AC836系列變頻器

AC836系列是安川達針對特殊場合設計的一款高防護型變頻器。按照IP55級防水防塵標準打造的小型矢量變頻器。其一體式機身設計，可以有效低于霧氣、水汽、粉塵、纖維等物質侵入，滿足惡劣場合的使用要求。

功率范圍：0.75-2.2KW

IP55級防水防塵設計

可有效抵御濺水、揚塵、揚沙、顆粒物等物質侵入。

液晶屏設計

動態液晶屏顯示，可直觀顯示電流、電壓、頻率、轉速、運行狀態等信息。

836系列控制回路端子示意圖：

DI1

AI1

AO1

10V

S-

S+

控制端子功能說明：

類別	端子符號	端子名稱	功能說明
電源	+10V- 0V	外接＋ 10V 電源	向外提供 +10V 電源，最大輸出電流：10mA一般用作外接電位器工作電源，電位器阻值范圍：1kΩ~5kΩ
模擬輸入	AI1- 0V	模擬量輸入端子 1	輸入信號由參數F2-31設置輸入阻抗：22kΩ
數字輸入	DI1- 0V	數字輸入 1	1. 光藕隔離，兼容雙極性輸入 2. 輸入阻抗：2.4kΩ
模擬輸出	AO1- 0V	模擬輸出	輸出電流4-20mA，僅溫度傳感器有效
繼電器輸出	T/A-T/B	常開端子	觸點驅動能力：250Vac，3A; 30Vdc，1A
485通訊接口	S+/S-	485通訊接口	分別為485差分信號正端，485差分信號負端(參考地:GND)。標準485通訊接口，請使用雙絞線或屏蔽線。
